《家用新风机》、《空气净化器用滤网过滤器》及《空气净化器用静电式集尘过滤器》行业标准制修订情况简介

2017-11-08 09:29来源:家电科技作者:中国家用电器研究院 张晓网址:http://www.jiadiantech.org浏览数:584

《家用新风机》《空气净化器用滤网过滤器》及《空气净化器用静电式集尘过滤器》行业标准制修订情况简介



空气净化器适用的国家标准

GB4706.1-2005《家用和类似用途电器的安全  第1部分:通用要求》

GB 4706.45-2008《家用和类似用途电器的安全  空气净化器的特殊要求》

强制性国家标准,测泄露电流、耐热、防锈、机械强度等电气安全项目。

GB21551.3-2010 《家用和类似用途电器的抗菌、除菌、净化功能  空气净化器的特殊要求》

强制性国家标准,测有害物质释放,材料抗菌,整机除菌。

GB/T 18801-2015《空气净化器》

推荐性国家标准,测洁净空气量、净化能效、噪声、累积净化量、待机功率等。

新风机适用标准

GB4706.27-2008 《家用和类似用途电器的安全 第2部分:风扇的特殊要求》GB/T 21087-2007《空气-空气能量回收装置》

GB/T 34012-2017《通风系统用空气净化装置》

T/CAQI 10-2016 《新风净化机》

T/CAQI 25-2017《新风净化系统施工质量验收规范》

QB/T XXXX-2018《家用新风机》

QB/T XXXX-2018《空气净化器用滤网过滤器》

QB/T XXXX-2018《空气净化器用静电式集尘过滤器》(报批阶段)

QB/T XXXX-2018《空气净化器测试用试验舱技术要求及评价方法》

IEC 63086《空气净化器性能测试方法》(中国牵头)

空气净化器传感器标准,正在立项过程中

QB/T XXXX-2018《家用新风机》

3术语和定义

3.1家用新风机Household fresh-air type air purifier

是指用于住宅房间,具有细颗粒物净化过滤功能,且能够通过机械方式实现室内外气流进行有效交换的家用设备。

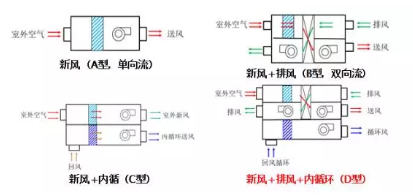

包括:直流型新风机(A型);新、排风循环型新风机(B型);直流新风+室内循环型新风机(C型)新、排风循环+室内循环型新风机(D型)。

3.2额定状态 rated condition

新风机标称的净化能力对应的工作状态,包括:静音状态和最大风量状态

3.3待机状态standby condition

器具连接到供电电源上,仅提供重启动、信息或状态显示(包括时钟)功能,而未提供任何主要功能的状态。

3.4待机功率 standby power

器具在待机状态下的输入功率,以瓦特(W)为单位。

3.5额定风量rated air volume flow rate

标识器具在额定状态下工作能力的技术参数,表示器具在单位时间内所提供的最大空气体积流量,单位为m3/h。

3.6一次通过效率single-pass efficiency

在额定状态下,一次性通过器具前后源自室外目标污染物(颗粒物和气态污染物)的浓度之差与器具前目标污染物浓度之比的百分数。

3.8阻力 resistance

指在额定状态下,器具前后的静压差,单位为Pa。

3.9自然衰减 natural decay

在规定空间及条件下,由于沉降、附聚、表面沉积、化学反应和空气交换等非人为因素,导致空气中的目标污染物浓度的降低程度。

3.10总衰减  totaldecay

在规定空间及条件下,由于自然衰减和器具净化运行的共同作用,导致空气中的目标污染物浓度的降低程度。

3.11洁净空气量  cleanair delivery rate (CADR)

器具在额定状态和规定的测试条件下,针对目标污染物(颗粒物和气态污染物)净化能力的参数;表示器具提供洁净空气的速率,单位为m3/h。

3.12净化能效 energy efficiency

器具在额定状态下单位能耗所产生的洁净空气量,用字母η表示,以立方米每瓦特小时(m3/(W·h))为单位。

3.13适用面积effective room size(适用人口待定)

家用新风机在标准工况下,按照附录x的计算模型,估算出能够满足污染物(颗粒物、甲醛等)净化要求所适用的最大房间面积。

3.14容尘量 dust loading

在规定测试条件下,一次通过效率降低为初始效率的50%或洁净新风量降为初始值的50%时,家用新风机颗粒物累积量。

3.15净化寿命cleaning life span

在规定测试条件下,一次通过效率降低为初始效率的50%或洁净新风量降为初始值的50%时,家用新风机累积使用的时间。

5 技术要求

5.0 电气安全要求

器具的电器安全要符合GB4706.1和GB4706.45的要求。

5.1有害物质释放量

器具在整个净化寿命期间内的有害物质释放量需满足GB 4706.45第32章、GB 21551.3中第4章的要求。

5.2待机功率

器具的待机功率实测值应不大于2.0W。

5.3 额定风量

器具的额定风量不应小于标称值的90%。

5.4新风侧一次通过效率


700μg/m3≥Cout>300μg/m3
ε>95%(建议值,可讨论修正)
300μg/m3≥Cout>140μg/m3
ε>85%(建议值,可讨论修正)
Cout≤140μg/m3
ε>75%(建议值,可讨论修正)


5.5洁净空气量

器具针对目标污染物的洁净空气量实测值不应小于标称值的90%。

5.6净化能效

5.6.1净化能效

器具对颗粒物和气态污染物净化能效实测值不应小于标称值的90%。

5.6.2净化能效分级(可根据不同气候分区进行分级)

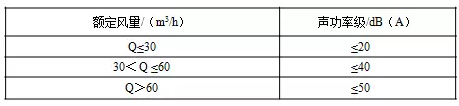

5.7噪声

5.8容尘量

5.9净化寿命

5.10热交换效率等常规参数

6试验方法

6.1 外观

6.2尺寸偏差

6.3额定风量(新风侧)

风量测定装置一般采用标准孔板或标准喷嘴等节流装置连接微压计进行测定。

6.4出口余压

采用微压计测定新风机出口的静压和动压,两者之和为额定风量下出口的余压。

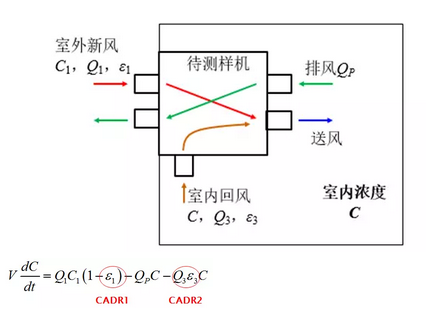

6.5 新风侧一次通过效率及内循环洁净风量

6. 6待机功率

6.7净化能效

6.7.1 输入功率

6.7.2 新风负荷

CADR ——洁净空气量实测值,以立方米每小时为单位(m3/h);

We——新风机器具输入功率实测值,以瓦特为单位(W);

Wa——器具引入新风所带来的室内负荷(W);

6.9噪声试验

两个消音室。

6.10适用面积

6.11 器具容尘量

当器具一次通过效率降低为初始过滤效率的75%时,测试过滤模块上积累的颗粒物总量M。

6.12净化寿命

新风机的集尘量与净化寿命的转换公式如下


式中,T为新风机过滤模块使用天数,d;M为模块总集尘量,mg;Cinlet为新风机入口的含尘浓度,μg/m3;Q为新风机的额定风量,m3/h;t为新风机每天运行时间,h;ε为新风机一次过滤效率,%。

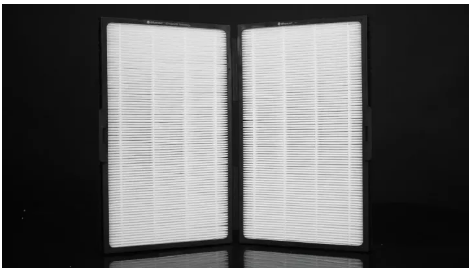

QB/T XXXX-2018《空气净化器用滤网过滤器》

3 术语和定义

3.1 过滤器  filter element(filter)

用于空气净化器的、对空气中的颗粒物、气态污染物、微生物等目标污染物具有过滤、去除功能的元件。

3.2 过滤效率

efficiency在规定的实验条件下,过滤器上、下游目标污染物浓度差与其上游浓度之比。即受试空气过滤器过滤、去除目标污染物的能力,以百分数(%)表示。

QB/T XXXX-2017《空气净化器用滤网过滤器》

3.3 风量   air flow

3.3.1额定风量:过滤器生产厂家明示的风量值,表示空气过滤器在单位时间内所处理的空气体积流量,单位以m3/h表示。

3.3.2标准风量:对颗粒物材料滤速5.33cm/s风速下,根据过滤器实际滤材展开面积,计算的风量。对于气态污染物过滤器的标准风量,则是在1m/s风速下,根据过滤器实际横截面积,计算的风量。

3.4 阻力  pressure drop

在额定风量及试验条件下,空气过滤器前、后的静压差,单位以Pa表示。

3.5  颗粒物(粒径小于等于2.5 微米)pariculate matter (PM2.5)

空气动力学当量直径小于等于 2.5 微米的颗粒物,也称细颗粒物。

3.6 气态污染物

指环境空气中以各类化学污染物为主体成分的污染物,并以气相形式存在。

3.7 容污量(净化/去除量)

指在试验条件下,对各类化学污染物的过滤/去除量。

4 技术要求

4.1 外观及结构要求

4.1.1 摺叠滤材

4.1.2 热熔胶线

4.1.3 外框/外观

4.1.4 结构尺寸

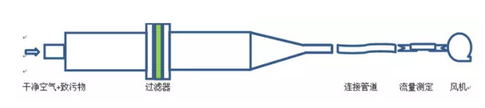

4.2  过滤性能

4.2.1 颗粒物过滤效率及阻力

A:≥99.97,B:99.5-99.97;C:85-95;D:<85

4.2.2 气态污染物过滤效率及容污量(净化/去除量)

A:≥90,B:80-90;C:70-80;D:<70•积分计算容污量。


4.3 耐候性能

4.3.1 高温测试

(70℃,48h, ≤ 5%)

4.3.2 低温测试

(-30 ℃ ,48h, ≤ 5%)

4.3.3 高低温冲击测试

(60℃, -30 ℃ , ≤ 10%)

4.3.4 高湿度测试

(45℃, 80%RH ,48h, ≤ 10%, ≤ 5% )

4.4异味释放要求

(嗅辨员法,臭味强度级别≤ 1)

4.5 抗菌性能

(大肠埃希氏菌,金黄色葡萄球菌, ≥90%)

4.6 防霉性能

(黑曲霉等六种霉菌,0级或1级)

4.7 抗过敏源

(粉尘螨过敏原, ≥ 90%)

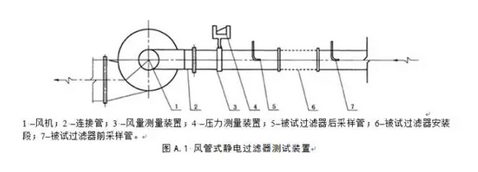

QB/T XXXX-2018《空气净化器用静电式集尘过滤器》

3 术语和定义

3.1静电式集尘过滤器 electrostatic precipitator

利用静电场的作用,对流经特定空间通道内空气中的颗粒物具有过滤能力的电器部件或模块。

3.2 额定风量  ratedair flow

在静电过滤器截面风速为2m/s的工作状况下,通过静电过滤器上风量,单位以m3/h表示。

3.3单次过滤效率 one-time efficiency

试验用颗粒物通过静电过滤器一次被吸附的数量百分比。

3.4 阻力 pressure drop

在额定风量下及试验环境下,通过静电过滤器两端的空气压差,单位为Pa。

QB/T XXXX-2017《静电式集尘过滤器》

4技术要求

4.1 外观要求

4.1.1 材料

过滤器材料表面光滑,无明显肉眼可见破损或毛刺。各极板间间距均匀,无明显肉眼可见差异。

4.1.2 表面

外框平整洁净,表面无明显影响外观伤痕,无明显肉眼可见破损。

4.2  过滤性能

4.2.1单次过滤效率

静电过滤器的初始单次过滤效率不得低于标称值的90%;

4.2.2 阻力

静电过滤器实测的额定风量下初始阻力不得高于标称值的110%。

4.2.3输入功率

静电过滤器的输入功率不得高于标称值的110%;

4.2.4 清洗后性能

静电过滤器清洗后的单次过滤效率不得低于初始单次过滤效率实测值的90%。(投入5000mg颗粒物后清洗)


4.3安全要求

4.3.1臭氧

静电过滤器在额定风量下臭氧浓度百分比应满足GB 4706.45的要求。

4.3.2防火

静电过滤器非金属部件的防火要求,应满足GB/T2408中V-1级别的相关规定。
