GB/T 23131-2019电坐便器便坐对标优质产品检测方法及检测设备介绍

2019-06-12 19:23来源:健康家电作者:中国家用电器研究院测试计量技术研究所 霍雨佳浏览数:49




1
清洗性能
清洗性能
清洁率(核心)
清洗流量
出水温度的稳定性
出水温度响应时间

1.1 清洁率

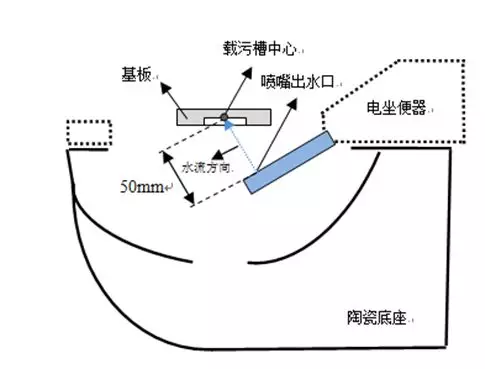

测量器具去除模拟排泄物的能力

式中:C—清洁率,以百分数表示;

Wo—透明基板质量,单位为克(g);

W1—冲洗前基板和模拟人体排泄物的总质量,单位为克(g);

W2—冲洗后基板和剩余模拟人体排泄物的总质量,单位为克(g)。

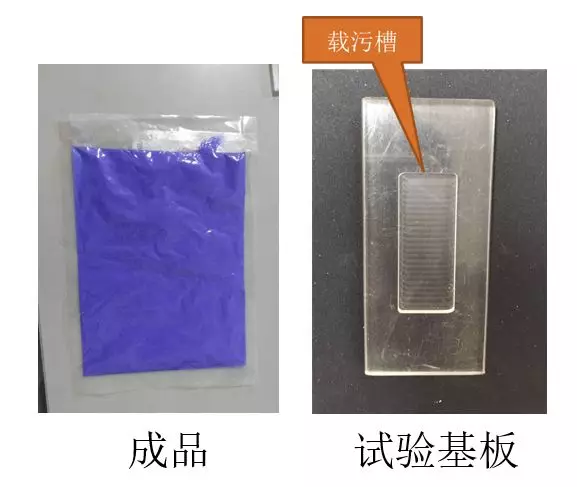

准备工作:按照标准要求配置模拟人体排泄物

成份质量和体积

碳酸钙(CaCO3)

(分析纯)

100.0g
海藻酸钠(C5H7O4COONa)(分析纯)1.0g

甲基蓝(C37H27N3Na209S3)

(分析纯)

0.5g
蒸馏水76mL

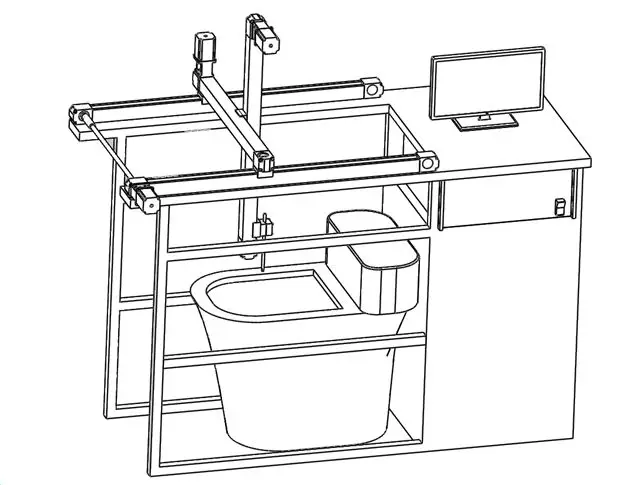

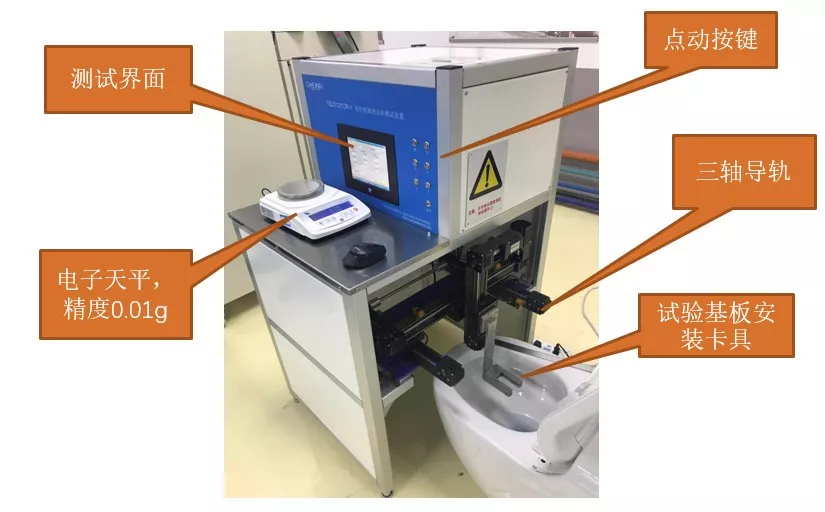

TE23131CR-1电坐便器清洁率测试装置

X/Y/Z三轴移动

移动方式:按键点动、自动

增加限位,防止误操作

记忆、返回冲洗位置

人机交互界面

数据存储

生成并保存原始记录页

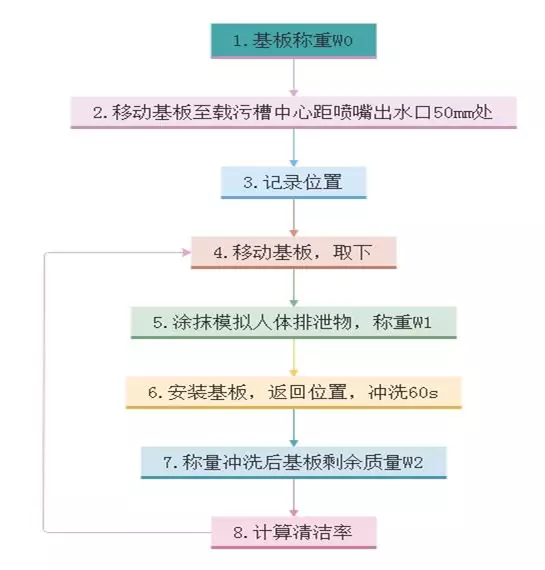

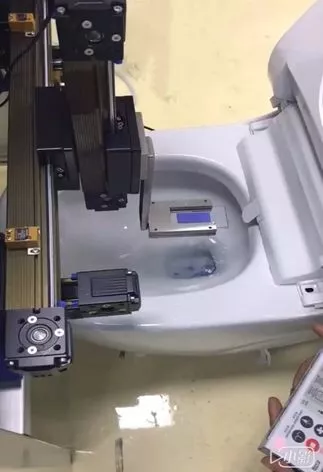

试验过程

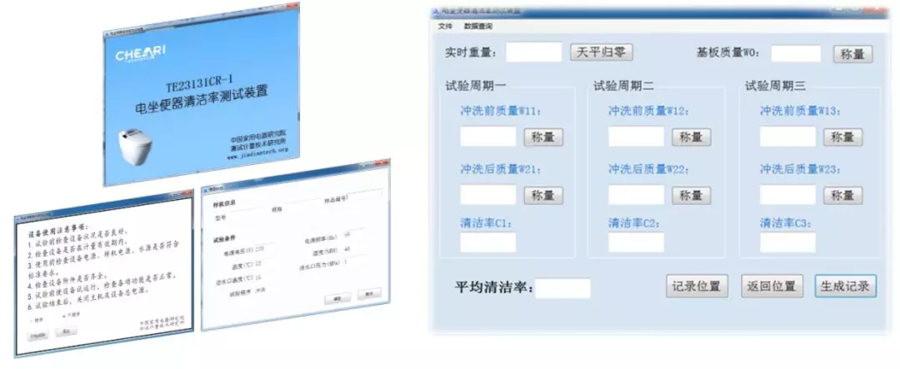

测试界面


1.2 清洗流量

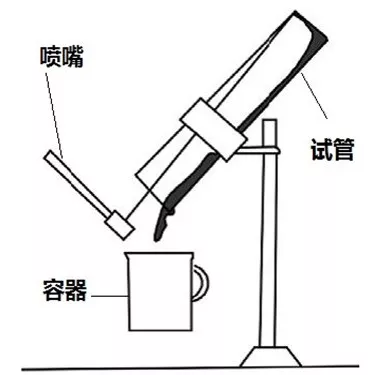

试验方法:按使用说明规定:选择最大流量清洗模式,用容器(如图)收集清洗用水60 s,称量并计算流量(水密度按1g/mL)。取3次算术平均值,作为最大清洗流量。

器具最大清洗流量实际测量值应不小于明示值的95%


2
吹风性能
吹风性能吹风温度
吹风风量
吹风噪声


2.1、吹风风量

试验方法

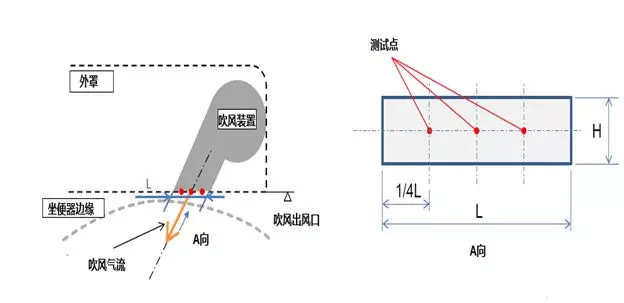

L型毕托管,测量出风口截面高度中心线均布的3个点的风速值,并求其平均值,按下式计算风量:

式中:

Q——风量,单位为立方米每分钟(m3/min);

VF——吹风平均速度,单位为米每秒(m/s);

S——出风口截面积,单位为平方毫米(mm2)。

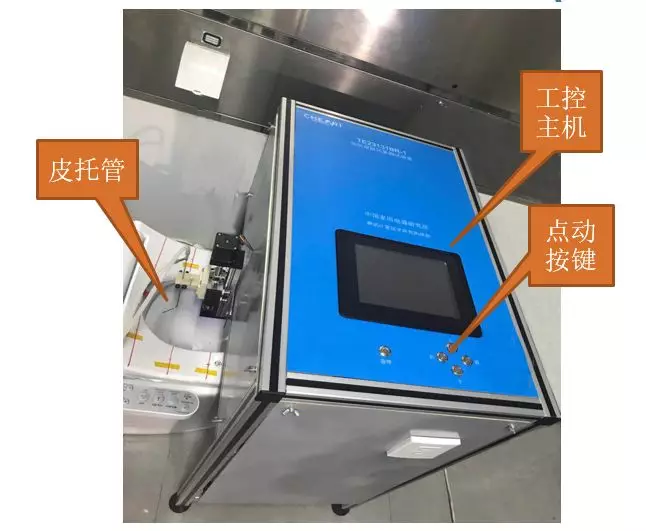

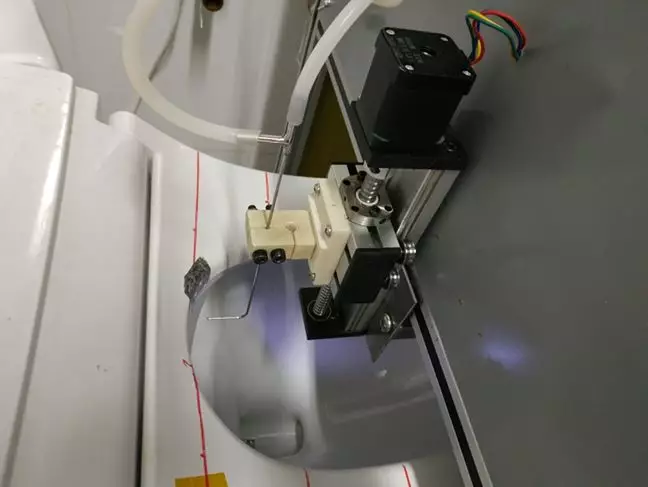

TE23131BR-1 电坐便器风量测试装置

X/Y/Z三轴移动

移动方式:按键点动、自动

限位,防止误操作

自动定位测点位置

人机交互界面

数据存储

生成并保存原始记录页

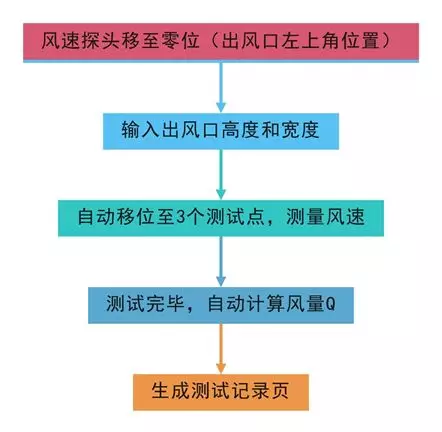

试验步骤

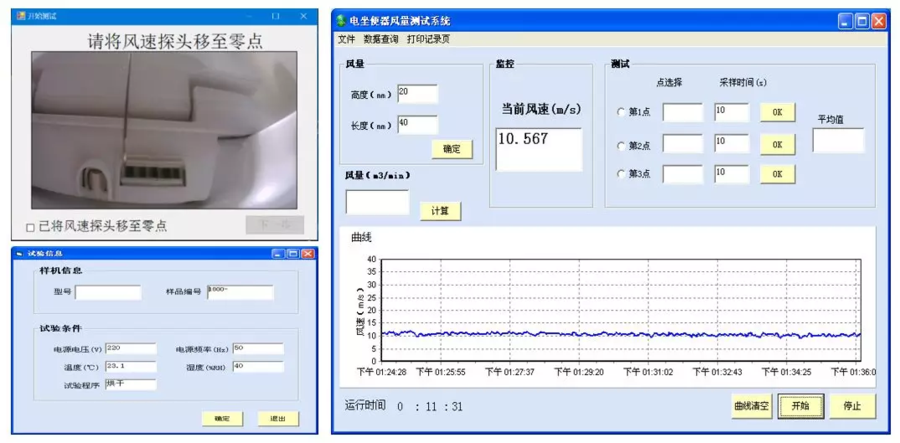

测试界面


3
坐圈加热性能
坐圈加热性能坐圈表面温度
坐圈表面温度均匀性


试验方法

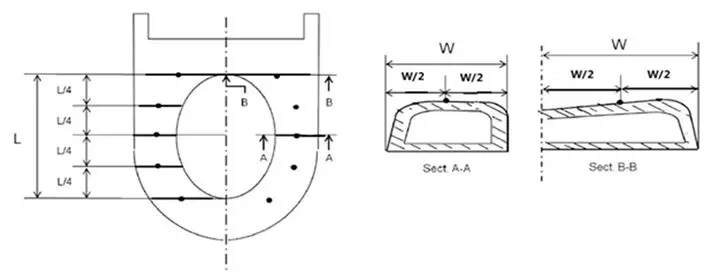

开启坐圈加热功能30min后,每隔2min测试坐圈上均布的10个点的温度值,共测量10min.

坐圈表面温度:所有测试点的温度均不应超过45℃

坐圈表面温度均匀性:器具坐圈各点的测量值与平均温度值之差不应超过5K



TE23131ER-1电坐便器坐圈温度测试装置

X/Y/Z三轴移动

移动方式:按键点动、自动

限位,防止误操作

自动标记10个测点位置

30路温度测试,精度0.01℃

人机交互界面

数据存储

生成并保存原始记录页
